Sistema di filtrazione per purificatori di olio a turbina da 3000L/h per il riciclaggio e il trattamento degli oli di scarico

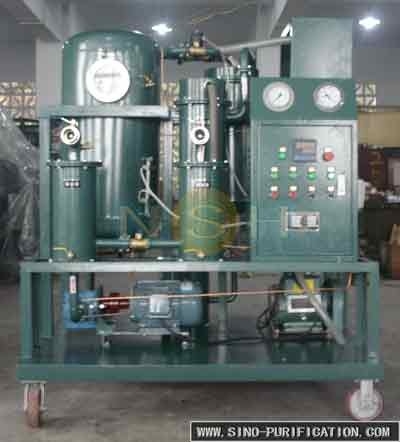

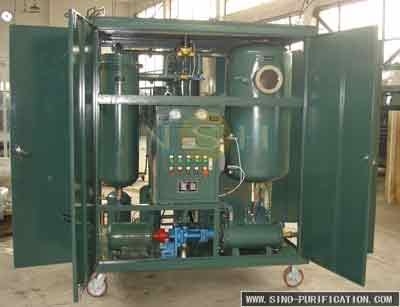

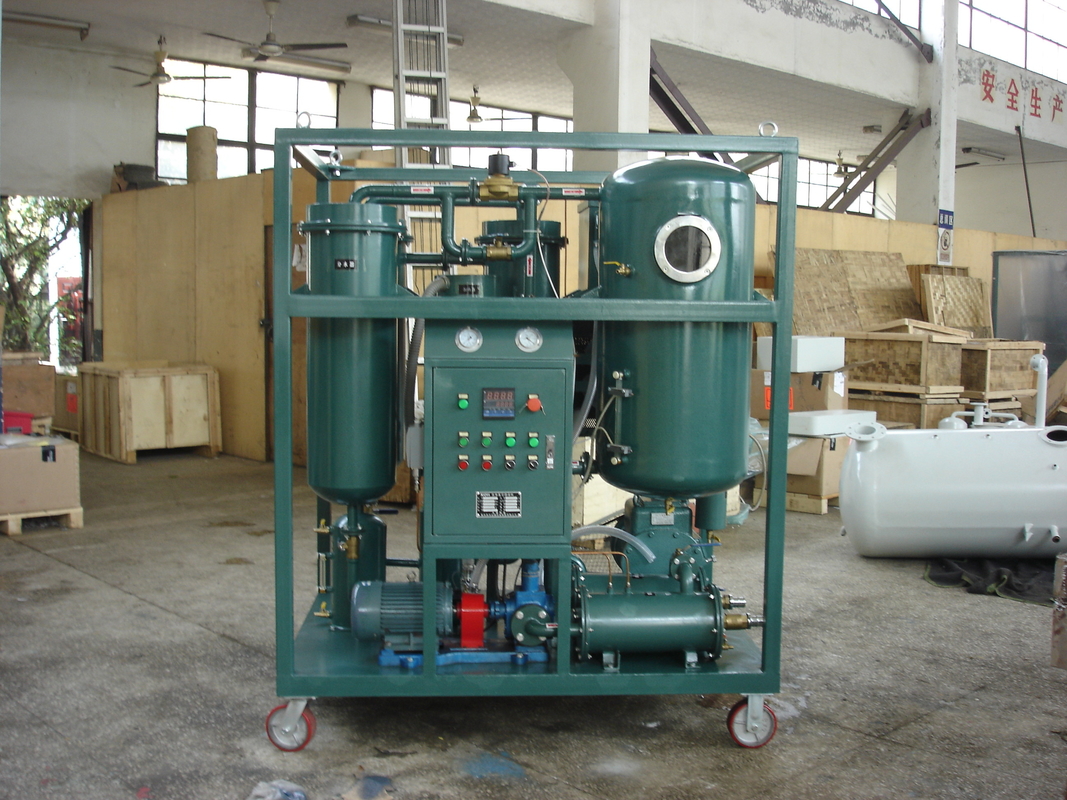

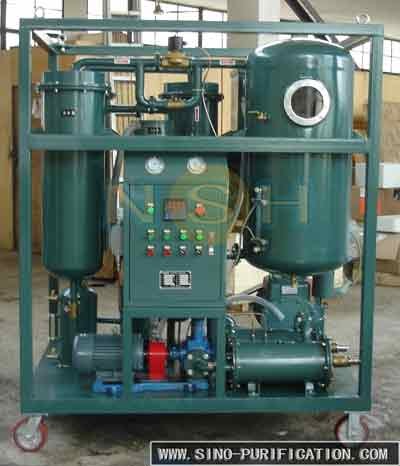

Sistema di filtrazione della macchina per depuratore di olio a turbina a vuoto 3000L/h

Applicazione

Il filtro a vuoto per olio di turbina della serie TF integra l'essiccazione a vuoto, la tecnologia di ingegneria di separazione, la tecnologia di condensazione, la tecnologia di adsorbimento e la tecnologia di filtrazione di precisione.Rimuove l'umidità in modo rapido e affidabile, gas, impurità, colloidi, fanghi e vari pigmenti provenienti dal petrolio in condizioni di vuoto elevato.e migliorare la qualità del petrolio. Può realizzare il funzionamento online, può drenare automaticamente l'acqua senza fermare la macchina, in modo che l'olio di scarto possa raggiungere lo standard di utilizzo di nuovo olio, ed è facile da usare.

Descrizione

Il filtro a vuoto dell'olio di turbina utilizza un filtro a cartuccia a più fasi con una forte capacità di rimozione delle impurità.Il filtro grossolano utilizza un filtro lavabile a grande portata con elevata efficienza di filtrazione, che può eliminare una grande quantità di impurità nell'olio: l'elemento filtro di precisione adotta la tecnologia "gradualmente densa", con elevata precisione di filtrazione, grande capacità di contenimento degli sporci,elevata resistenza, lunga durata di vita e può rimuovere le particelle fini nell'olio.

Principio di funzionamento
Quando il filtro a vuoto dell'olio della turbina funziona, l'olio inquinato entra nel riscaldatore attraverso l'entrata sotto l'azione dell'aspirazione a vuoto a pressione atmosferica esterna.L'olio riscaldato entra nel filtro primarioL'olio entra nel separatore a vuoto e passa attraverso lo speciale dispositivo di divergenza.Il dispositivo divergente produce una superficie enorme per unità di volume di olio, espone l'olio contaminato a un vuoto a temperatura relativamente bassa, eliminando così l'acqua e i gas nocivi presenti nell'olio.La miscela di vapore acqueo evaporato e gas si condensa in liquido attraverso il serbatoio dell'acqua e il raffreddatoreL'olio estratto dall'acqua viene alimentato nel filtro fino dalla pompa di scarico per rimuovere le impurità di particolato.Questo è...A seconda della quantità di acqua contenuta, ci vogliono diversi cicli per rimuovere completamente l'acqua.

Caratteristiche

1) Adottare la tecnologia del vuoto di coalescenza, l'assorbimento molecolare, l'essiccazione al vuoto, la demulsificazione automatica e altre tecnologie in una sola, senza l'uso di additividemulsificazione, completamentedemulsificazione.

2) unicoTre...metodo di disidratazione, non solo può separare molta acqua nell'olio, ma può anche rimuovere tracce di acqua nell'olio, la disidratazione e l'efficienza di emulsione è elevata,in modo che l'olio emulsionato turbido grave può anche diventare pulito trasparente.

3) L'apparecchiatura adotta la configurazione del sistema di crittografia e filtraggio graduale. Il filtro può essere pulito e utilizzato ripetutamente, basso costo dei consumabili, lunga durata di vita, configurazione del filtro ad alta precisione può rimuovere efficacemente le particelle fini e le impurità nell'olio.

4) Il dispositivo di condensazione media combinato con la tecnologia di raffreddamento a vento e acqua è adottato per condensare e disidratare il gas misto ad alta temperatura e ad alta temperatura estratto,migliorare la potenza di uscita effettiva dell'apparecchiatura, prolungano notevolmente la vita utile degli accessori e rendono l'apparecchiatura più resistente;

5) riscaldatore con design a basso carico, per garantire che il riscaldatore ad olio possa uniformementecalore, può efficacemente evitare di arricchirsi di olio e danni da invecchiamento;

6)avanzatosistema elettrico e sistema automatico di controllo del livello dell'olio a infrarossi. Il controllo automatico non si verificherà nel caso di un fenomeno di flusso dell'olio;

7) Può realizzare il funzionamento in linea senza supervisione con turbine a vapore, turbine ad acqua e altre apparecchiature. Basso rumore, in linea con gli elevati standard mondiali di protezione dell'ambiente;

8) L'apparecchiatura può scaricare automaticamente l'acqua senza fermarsi, rendendo il funzionamento dell'apparecchiatura più semplice e umanizzato;

9) Se il valore acido dell'olio supera lo standard, il dispositivo di rigenerazione BZ può essere utilizzato insieme per ridurre il valore acido e la perdita dielettrica, il valore acido dopo trattamento dell'olio (mgKOH/g) ≤ S0.03; - Sì.può anche purificare l'olio con vapore, perdite d'acqua, invecchiamento, acido,spuma ed emulsione in modo che gli indici di qualità dell'olio soddisfino i requisiti di "GB/T 7596-2008" Norma di qualità per l'olio di turbina a vapore in funzione ". In lineademulsificazione, disidratazione, rimozione acida, rimozione delle impurità, in modo che l'olio di turbina turbidizzato grave diventi chiaro e trasparente.

Fabbricazione

• Sistema di disidratazione (Degas)

• Il recipiente a vuoto può ingrandire l'area di evaporazione in modo efficiente.Pertanto, l'area di evaporazione del recipiente a vuoto è tre volte superiore a quella del recipiente a vuoto ordinarioQuesta innovazione consente di disidratare e disidratare in modo efficace ed efficiente.
• La struttura ottimale del sistema di disidratazione (degas) aumenta la superficie dell'olio esposto al sistema a vuoto e allunga la distanza di flusso dell'olio nel sistema a vuoto.In questo modo si ha tempo sufficiente per rimuovere l'umidità e il gas dall'olio mediante vaporizzazione.

• Sistema di filtraggio

• I materiali di filtraggio con aperture variabili sono realizzati in fibra di vetro specializzata.Le impurità con diverse dimensioni di particelle vengono filtrate passo dopo passoLa capacità di rimuovere le particelle e le impurità è notevolmente migliorata con questo metodo.
• Il sistema di filtraggio ha una finezza di filtraggio stabile e perfetta.3,4,5,6,10 μm ecc. Olio β≥1000 dopo filtraggio.
• Il sistema di filtraggio è dotato di un dispositivo di risciacquo inverso, che migliora l'efficacia del filtraggio e prolunga notevolmente la durata del filtro.

• Sistema di riscaldamento ad olio

• La struttura unica del riscaldatore riscalda uniformemente l'olio.
• Il sistema di riscaldamento dell'olio garantisce meno di 1,0 w/cm2. Durante il processo di riscaldamento, si evita il deterioramento dell'olio causato dal surriscaldamento.
• La temperatura dell'olio può essere regolata tra 20°C e 80°C. Il riscaldatore è controllato manualmente o automaticamente.
• Il sistema di riscaldamento è sicuro e affidabile perché è dotato di dispositivi di protezione.Il riscaldatore interrompe automaticamente il funzionamento quando il volume dell'olio di entrata è troppo basso per evitare i danni del riscaldatore.

• Sistema di controllo degli apparecchi elettrici

• I principali componenti dell'apparecchio elettrico fabbricato da Schneider, Siemens e così via garantiscono la sicurezza del sistema di controllo.
• Dispone di diversi sistemi di protezione che evitano l'espulsione di olio, il sovraccarico e la sovra tensione, ecc.

• Sistema di controllo del livello di olio

• The oil-level floating ball or infrared liquid level automatic controller system are installed in the vacuum vessel to control the oil level so as to avoid the oil being suctioned into vacuum pump in the operation.
• La nuova innovazione di eliminare la schiuma può evitare che l'olio venga aspirato nella pompa a vuoto.

• Componenti di alta qualità

• Le principali parti componenti dei prodotti NSH, quali la pompa a vuoto, la pompa dell'olio e gli apparecchi elettrici, sono di Siemens, Leybold, OMRON, SCHNEIDER, HYDAC, NSH, AMICO ecc.Garantisce la qualità e l'affidabilità dei prodotti NSH.

Specifiche tecniche

Altri tipi di macchine per la depurazione dell'olio

Purificatore di olio della serie TFIl sistema di depurazione dell'olio di turbina è particolarmente adatto per la depurazione dell'olio di lubrificazione delle turbine.vapore, impurezze, fanghi, dielettrici e colloidi.
Purificatore di olio della serie LVIl sistema di filtro dell'olio di lubrificazione è particolarmente adatto per la depurazione e il ripristino dell'olio idraulico, dell'olio delle macchine, dell'olio di liquido di raffreddamento e di vari altri oli di lubrificazione.
Purificatore di olio della serie GER: il sistema di rigenerazione dell'olio usato è adatto per la rigenerazione dell'olio usato dei motori a combustione interna, compresi l'olio diesel, l'olio di benzina e l'olio idraulico usato;altri oli di lubrificazione utilizzati per macchine.

Purificatore di olio della serie GED: viene utilizzato per riciclare tutti i tipi di olio usato in olio base o diesel di alta qualità.

A proposito di noi:Sino-NSH Oil Purifier Manufacture Co., Ltd. è una società ad alta tecnologia che dal 2004 si occupa di ricerca, sviluppo e produzione di apparecchiature per la purificazione della lubrificazione.Dopo 18 anni di crescita, NSH ha superato l'approvazione del sistema di qualità ISO 9001:2015, Sistema di gestione ambientale secondo GB/T 24001-201 6/ISO 14001:2015, le imprese cinesi di alta tecnologia e altri tipi di certificazioni rilasciate dal governo cinese, allo stesso tempo, abbiamo ottenuto centinaia di brevetti per la nostra tecnologia avanzata.

NSH considera l'innovazione tecnica e il servizio soddisfacente come la sua filosofia.NSH si impegna a produrre attrezzature di purificazione di alta qualità e diventare la principale base di produzione di macchine di purificazione in Cina.
