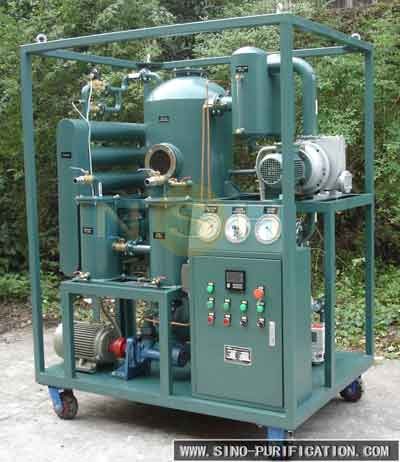

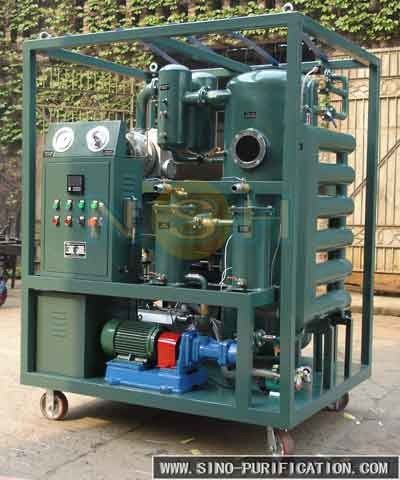

Purificatore d'olio per trasformatori a vuoto a doppio stadio della serie NSH VFD

Purificatore d'olio per trasformatori a vuoto a doppio stadio della serie NSH VFD

Generale

Serie VFD NSH è progettato per migliorare la qualità dell'olio isolante. Questa serie rimuove in modo efficiente e rapido tracce di acqua, gas e particolato contaminanti dagli oli isolanti,miglioramento significativo delle prestazioni dei trasformatori, interruttori, induttori reciproci, cavi e condensatori con sistemi di isolamento.La serie VFD è particolarmente efficace per la depurazione di oli di marca e di oli isolanti utilizzati nei trasformatori ad alta e superalta tensioneInoltre, è adatto per il trattamento di oli di lubrificazione a bassa viscosità.

Condizioni di funzionamento:

L'impianto deve essere progettato per operare a temperature ambientali comprese tra -20°C e 55°C.

Descrizione

La serie NSH VFD utilizza tecnologie avanzate di coacervazione, coalescenza, separazione e purificazione raffinata.gas disciolti, e contaminanti di particolato provenienti dall'olio isolante, garantendo prestazioni e affidabilità ottimali.

Fabbricazione

• Per rimuovere l'acqua, il carbonio, i gas liberi e disciolti e le particelle dall'isolamento dell'olio in modo efficace e rapido.
• Aumentare notevolmente il valore della tensione di rottura.
• Facile da maneggiare e da mantenere.
• Iniettare olio nei trasformatori
• Lavoro online
• Minori spese di manutenzione e sostituzione
• Alta efficienza ed efficacia
• Piccole dimensioni, peso leggero, basso rumore
• Disponibile in varie dimensioni e configurazioni (scudo).

Componenti principali

a.Pre-filtro:

Utilizza un filtro 50-80 mesh per rimuovere le particelle di grandi dimensioni

b. riscaldatore elettrico:

Il sistema di riscaldamento dell'olio garantisce meno di 1,0 w/cm2. Durante il processo di riscaldamento, il deterioramento dell'olio causato dal surriscaldamento viene evitato. La temperatura dell'olio può essere regolata tra 20°C e 80°C.Il riscaldamento è controllato manualmente o automaticamenteIl riscaldatore si arresta automaticamente quando la temperatura dell'olio raggiunge un certo grado.Il riscaldatore interrompe automaticamente il funzionamento quando il volume dell'olio di entrata è troppo basso per evitare i danni del riscaldatore.

c. camera a vuoto:

Utilizza la tecnologia di coacervazione, la tecnologia di coalescenza, la tecnologia di separazione e la tecnologia di purificazione raffinata per rimuovere l'acqua libera e solubile, i gas liberi e disciolti.Il sistema di regolazione automatica del livello del liquido a livello di olio o di regolazione automatica del livello del liquido a infrarossi sono installati nel recipiente a vuoto per controllare il livello dell'olio in modo da evitare che l'olio venga

La nuova innovazione di eliminazione della schiuma può evitare che l'olio venga aspirato nella pompa a vuoto.

d. raffreddatore di olio:

Connesso tra la camera di vuoto e la pompa di radici, la pompa di vuoto per evitare l'olio che entra nella pompa di radici e la pompa di vuoto.

e. pompa di scarico dell'olio:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. filtro fine:

L'olio riceve il suo trattamento finale di lucidatura passando attraverso un elemento ad alte prestazioni. Il filtro è destinato a catturare il 99,5% delle particelle di dimensioni da 5 a 10 micron assoluti.

g. sonda di campionamento:

Sono fornite due (2) sonde di campionamento, una per l'olio in entrata e una per l'olio lavorato.

h. Valvole di ingresso e scarico:

Le valvole manuali sono fornite per il collegamento di ingresso e scarico.

Valvola di ricircolazione manuale:

Una valvola manuale è fornita a fini di ricircolazione.

j. connessione a secco del trasformatore:

Un trasformatore a secco.

k. Pannello di controllo:

Strumentazione, allarmi e blocchi strumentazione e comandi elettrici si trovano in un alloggiamento di tipo NEMA 12.Sono fornite diverse luci pilota per indicare lo stato operativo (accesi/disattivati) dei componenti chiave e le condizioni di allarme..

Le specifiche tecniche:
