Generatore di aria secca completamente automatico Purificare e asciugare l'aria Punto di rugiada -55 a -75 °C

Generatore di aria secca completamente automatico

1. Funzione
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenancePuò sostituire i metodi di essiccazione tradizionali come la circolazione di olio caldo, la supplementazione di azoto e l'aspirapolvere per asciugare l'interno del trasformatore, che non è influenzato dall'umidità nell'aria,ed è più efficace, economica, sicura e rispettosa dell'ambiente.
Questo dispositivo è adatto per le operazioni interne di grandi trasformatori ed è progettato per garantire la sicurezza degli operatori.impedisce l'ingresso dell'atmosfera esterna mentre è molto secca. Può evitare gli incidenti causati dagli operatori interni a causa di sudorazione, conducibilità e soffocamento a causa della mancanza di ossigeno e garantire la sicurezza delle operazioni interne del trasformatore.

1. Rimuovere l'umidità dall'aria: il limite del punto di rugiada dell'aria trattata può essere inferiore a -80°C.
2. Rimuovere le particelle dall'aria.
3. Sostituire l'essiccazione di riempimento di azoto o l'essiccazione di circolazione di olio caldo durante la costruzione del trasformatore durante la notte.
4. Fornire aria secca durante l'installazione e la manutenzione del trasformatore per garantire la secchezza all'interno del trasformatore.
5. Riempire il cilindro con aria secca.

2Applicazione
Quando si utilizza il generatore di aria secca della serie ADK per l'installazione e la manutenzione delle apparecchiature elettriche, non sarà influenzato da variazioni delle condizioni climatiche esterne,specialmente per le operazioni notturneNon è necessario aggiungere olio, rifornire di azoto o aspirare.i reattori e altre apparecchiature elettriche non saranno influenzati dall'umidità, che riduce notevolmente il carico di lavoro, accorcia il periodo di costruzione e migliora la qualità dell'installazione e della manutenzione.Il generatore di aria secca della serie ADK è adatto anche per l'essiccazione ad aria e l'essiccazione circolatoria in magazziniÈ inoltre adatto per l'essiccazione di azoto, idrogeno di gruppi elettrogeni e apparecchiature SF6.

3Principio
L'atmosfera entra nel serbatoio di stoccaggio del gas attraverso il compressore d'aria e la maggior parte dell'acqua viene compressa e liquefatta e scaricata attraverso la valvola di scarico.poi entra nell'asciugatrice frigorifera, il vapore acqueo viene condensato in acqua e l'aria viene asciugata per la seconda volta; quindi entra nell'asciugatrice adsorbente per la terza asciugatura, assorbe l'acqua residua,e poi passa attraverso il filtro d'aria ad alta precisione all'apparecchiatura che ha bisogno di gas secco.

4Struttura
Il generatore di aria secca ADK è un generatore di aria secca mobile ad alta purezza composto principalmente da un sistema di sorgente d'aria, un sistema di liofilizzazione, un sistema di asciugatura ad assorbimento,un sistema di filtrazione dell'aria e un sistema di controllo elettrico intelligente PLC.
Composizione del sistema di sorgente d'aria: è costituito da un filtro della polvere, un compressore d'aria a vite, un radiatore (raffreddamento dell'aria), un separatore aria-acqua e un filtro, e emette gas pulito privo di olio.
Composizione del sistema di liofilizzazione: questo dispositivo utilizza principalmente un'unità di refrigerazione a compressione ad alta temperatura completamente chiusa,con una capacità di raffreddamento inferiore o uguale a 300 W,La configurazione del sistema adotta unità di compressione completamente chiuse, scambiatori di calore dell'aria, evaporatori, separatori aria-acqua e filtri fini importati; nel processo di refrigerazione,il refrigerante R22 passa prima attraverso un compressore frigorifero ad alta temperatura a compressione completamente chiuso, un raffreddatore, un essiccante e una valvola solenoide, e infine ritorna al compressore di refrigerazione attraverso l'evaporatore, ottenendo un ambiente a bassa temperatura di 0-5°C all'interno dell'evaporatore.
Controllo elettrico: la parte elettrica di controllo principale adotta Schneider Electric; le prestazioni elettriche di tutta la macchina sono stabili, sicure e affidabili.

5Specificità.

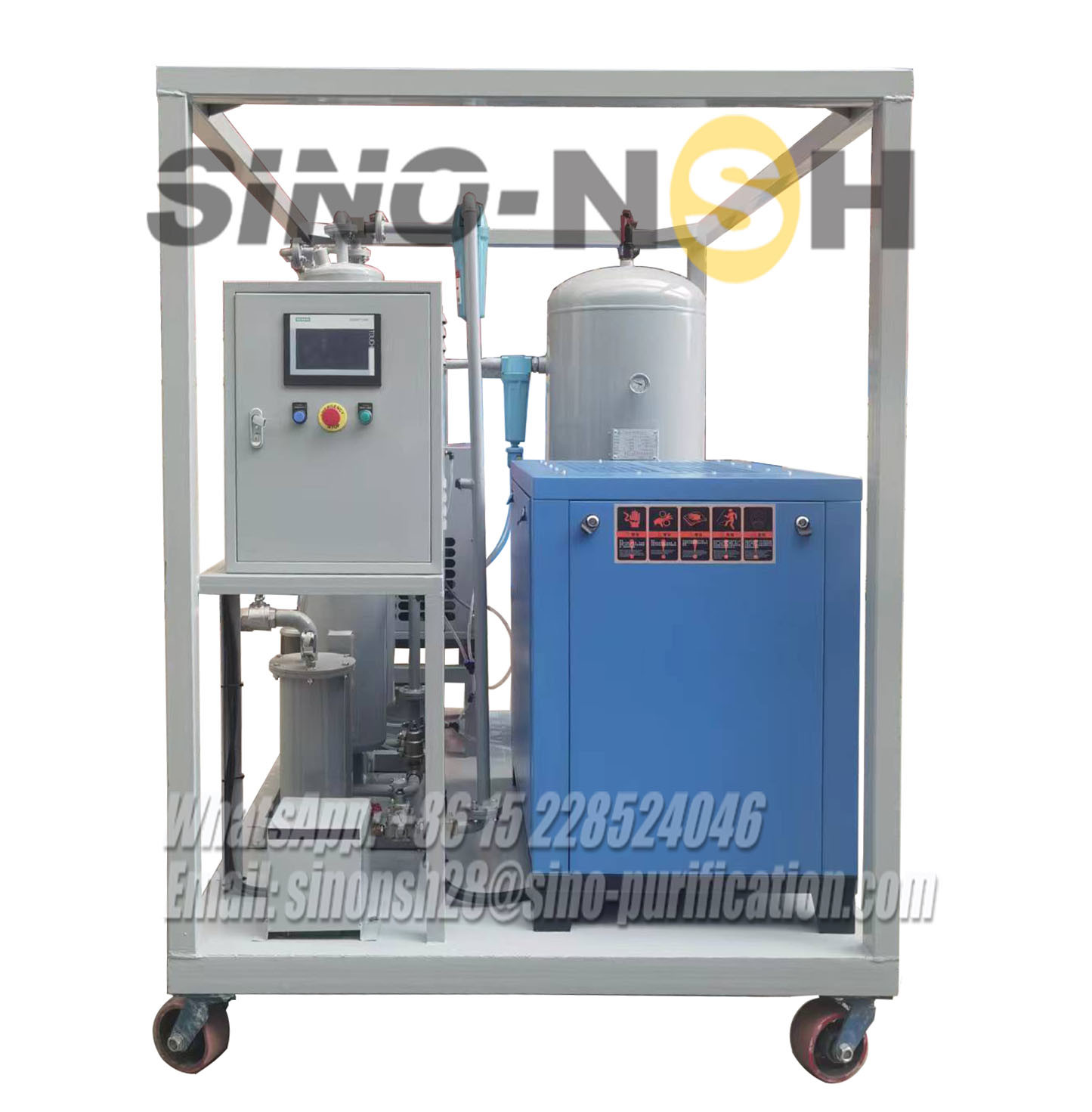

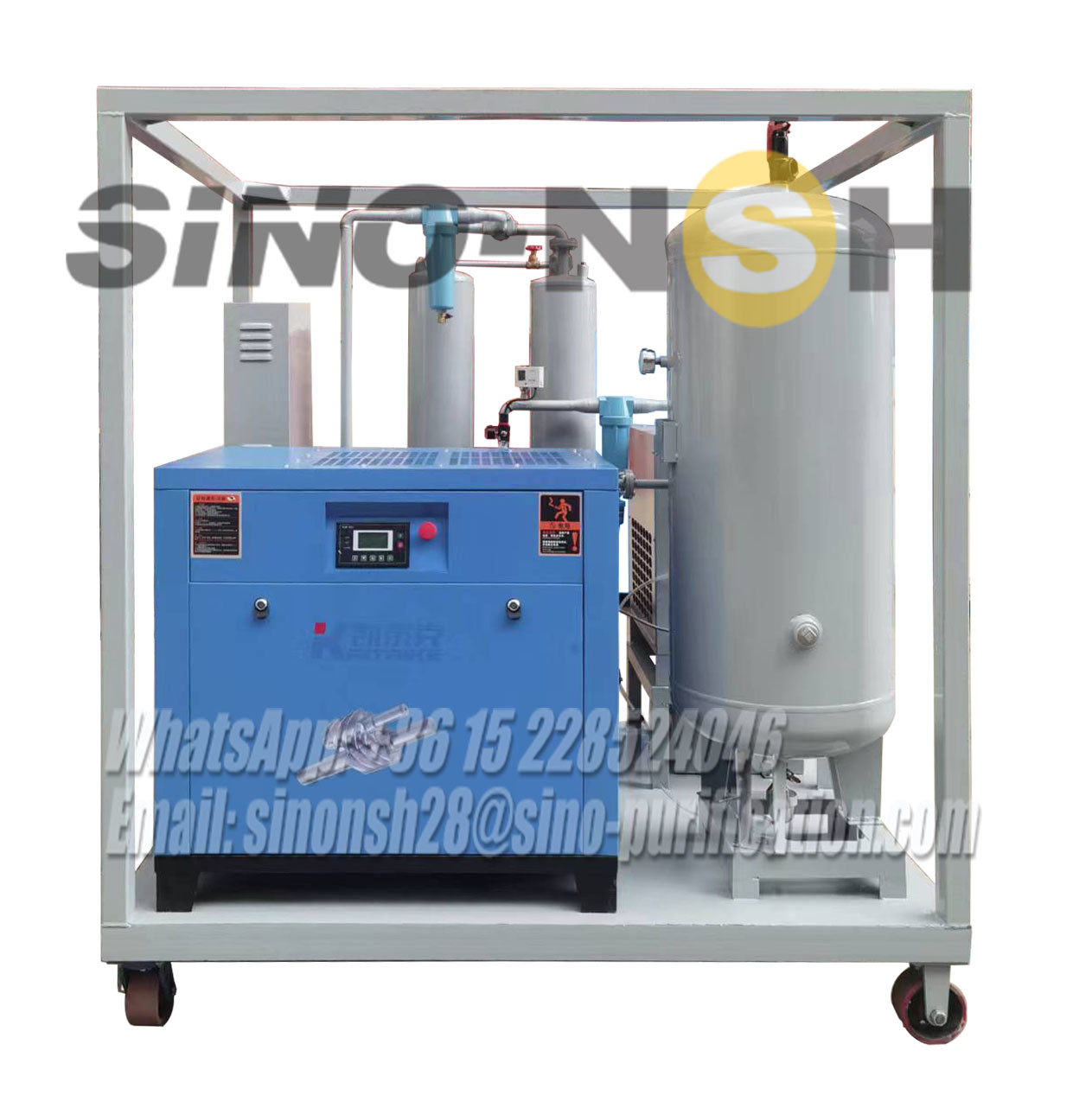

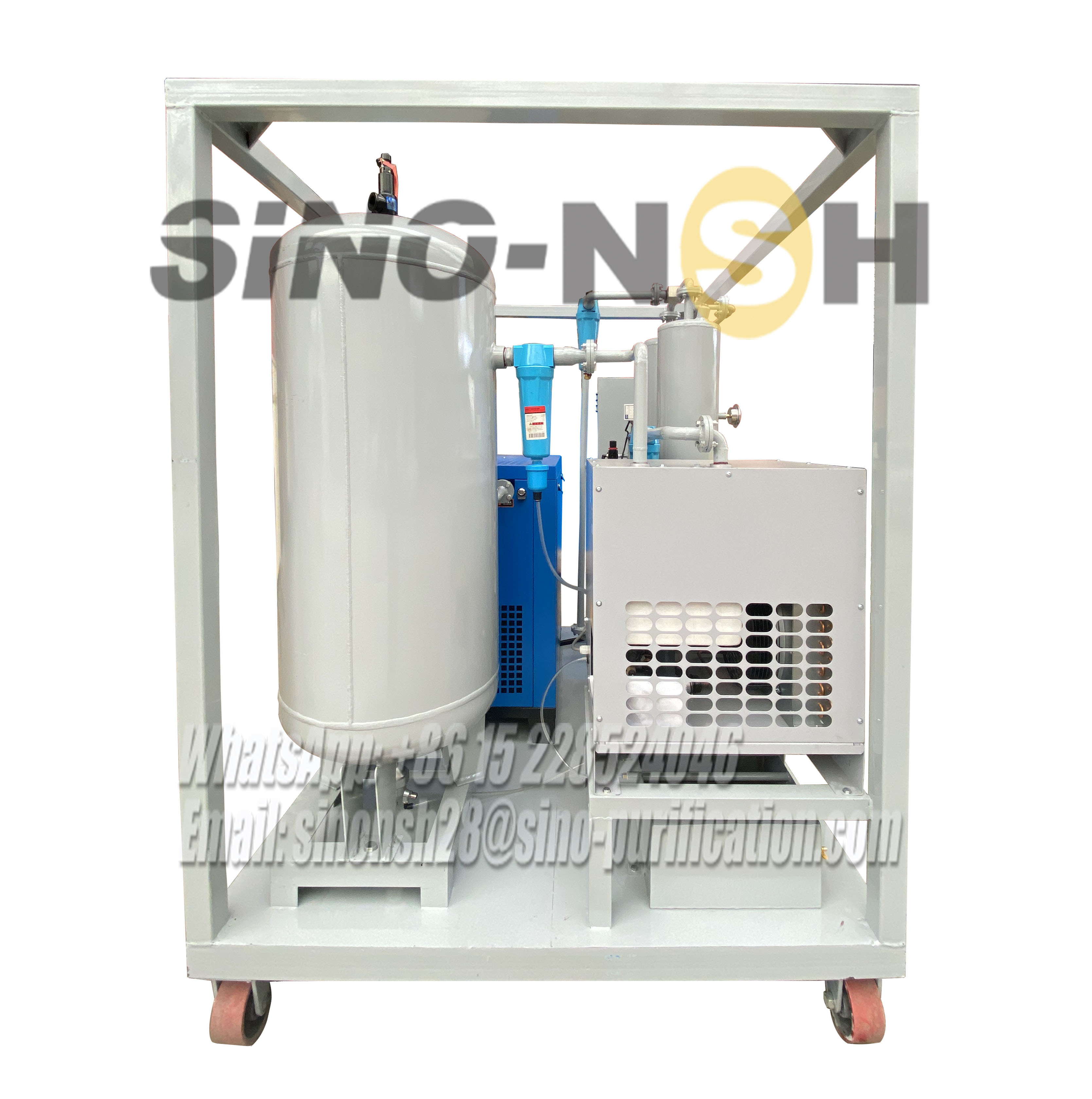

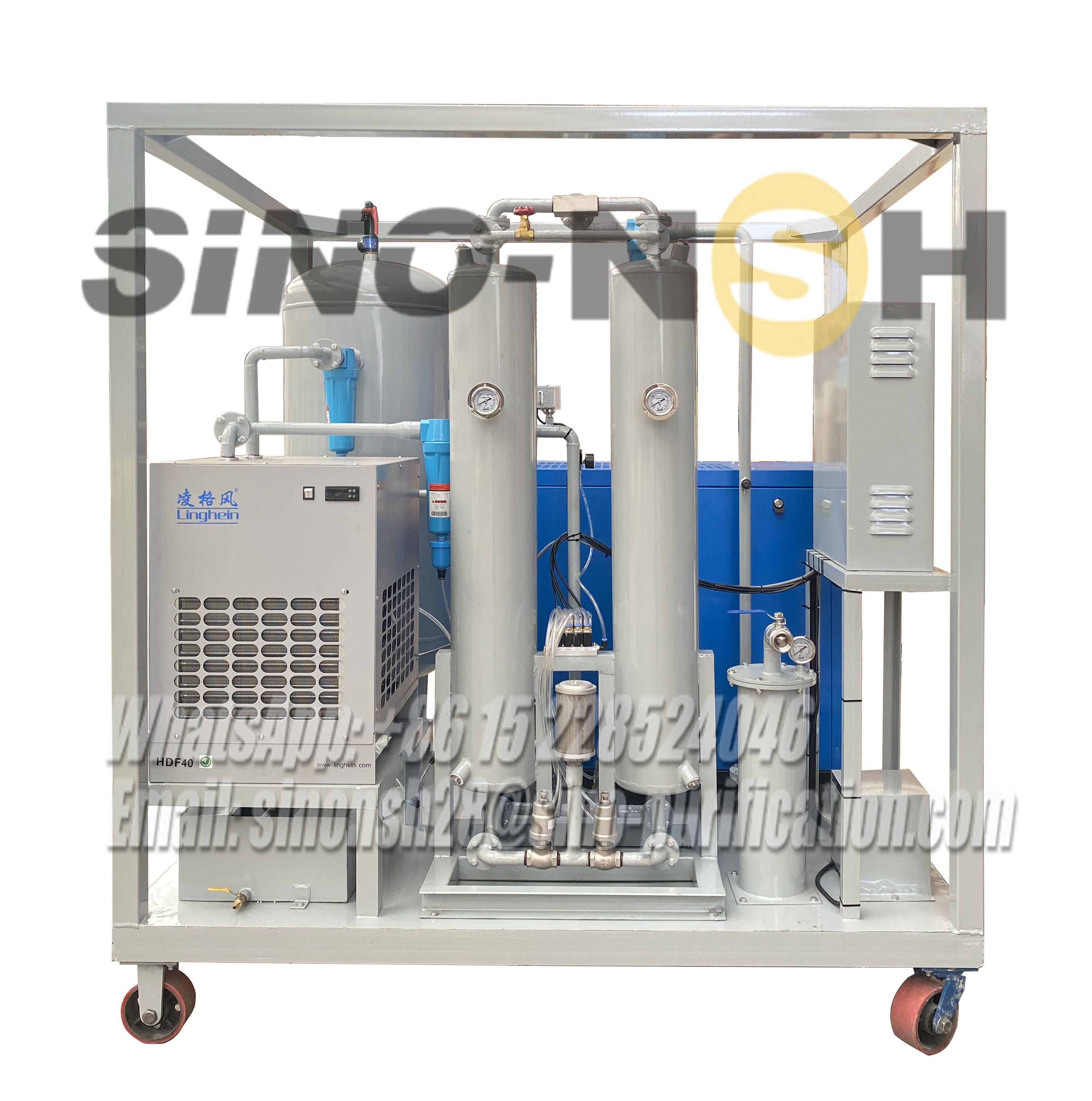

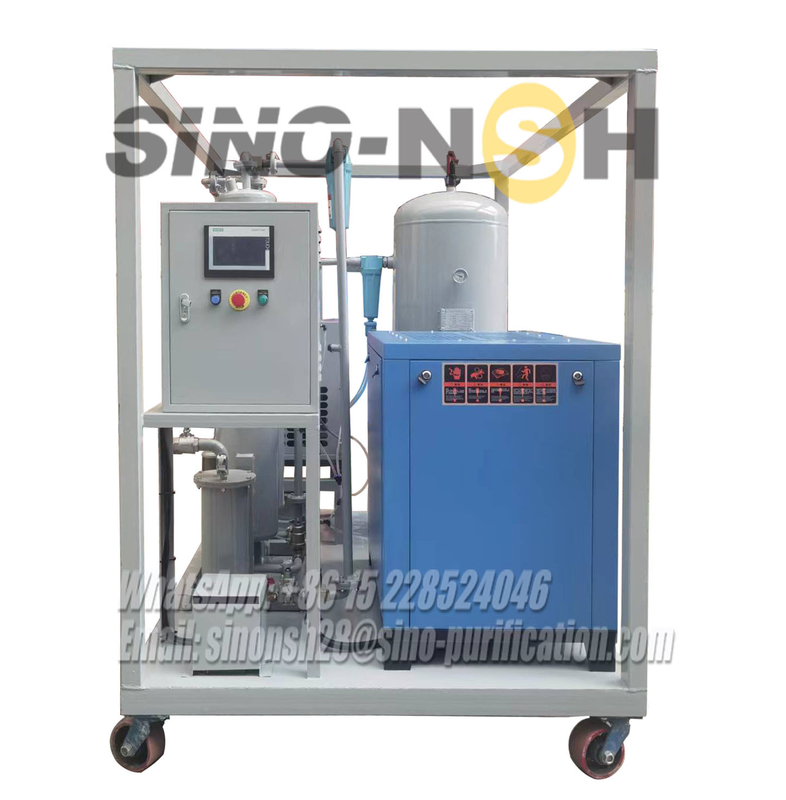

6. Immagine di riferimento
