Pianta di vuoto del sistema di filtrazione del purificatore di olio della turbina di TF 6000L/H 50hz

Impianto di purificazione olio per turbine TF 6000L/H 50hz, impianto sottovuoto





Applicazione

Serie TFIl filtro olio sottovuoto per turbine viene utilizzato per trattare l'olio per turbine non conforme. È ampiamente utilizzato nelle turbine a vapore e nelle turbine a gas dell'energia elettrica, dell'industria chimica, della fabbricazione della carta, della metallurgia e di altri settori. Trattamento online dell'olio per turbine, per garantire il normale funzionamento del sistema di regolazione e bagnatura dell'unità, l'uso di nuove tecnologie di aggregazione e separazione, può anche essere utilizzato per olio idraulico a bassa viscosità e olio di raffreddamento e la necessità di rimuovere molta acqua e impurità di filtrazione di precisione di altri oli lubrificanti a bassa viscosità. Questa macchina utilizza mezzi fisici, senza influire sulla composizione e sulle prestazioni dell'olio, con la rapida rimozione dell'olio contenente una grande quantità di acqua, impurità e gas (acetilene, metano idrogeno, ecc.) e altri ingredienti dannosi; Garantire il normale funzionamento del sistema di regolazione e lubrificazione dell'unità, prolungare il periodo di manutenzione dell'unità.





Descrizione

La serie di purificatori d'olio per turbine TF è sviluppata con tecnologia di evaporazione sottovuoto, tecnologia di coacervazione, tecnologia di coalescenza, tecnologia di ingegneria di separazione e tecnologia di purificazione raffinata. Può eliminare acqua, gas, impurità, colloidi, dielettrici, ecc. rapidamente ed efficacemente in situazioni di alto vuoto e riutilizzare l'olio esausto.

La lubrificazione delle turbine o di altre apparecchiature che hanno un sistema di lubrificazione deve essere sostituita frequentemente a causa del vapore, dell'acqua e di altre impurità che si mescolano. In caso contrario, il deterioramento dell'olio provocherebbe il guasto dei macchinari o influirebbe sul normale funzionamento dei macchinari.

La serie TF può prolungare efficacemente la durata dell'olio e proteggere le turbine e altri macchinari che hanno un sistema di lubrificazione dai danni.





Caratteristiche

1) Adottare la tecnologia di coalescenza sottovuoto, l'assorbimento molecolare, l'essiccazione sottovuoto, la demulsificazione automatica e altre tecnologie in una, senza utilizzare additividemulsificazione, completamentedemulsificazione.

2) metodo unico di disidratazionetrevolte, non solo può separare molta acqua nell'olio, ma può anche rimuovere l'acqua in tracce nell'olio, l'efficienza di disidratazione ed emulsione è elevata, in modo che l'olio emulsionato torbido grave possa anche diventare pulito e trasparente.

3) L'apparecchiatura adotta l'impostazione del sistema di crittografia e filtraggio graduale. Il filtro può essere pulito e utilizzato ripetutamente, basso costo dei materiali di consumo, lunga durata, la configurazione del filtro ad alta precisione può rimuovere efficacemente particelle fini e impurità nell'olio.

4) Il dispositivo di condensazione medio combinato con vento forte e tecnologia di raffreddamento ad acqua viene adottato per condensare e disidratare il gas misto ad alta temperatura e ad alto calore estratto, migliorare l'efficace potenza di uscita dell'apparecchiatura, prolungare notevolmente la durata degli accessori e rendere l'apparecchiatura più durevole;

5) riscaldatore con design a basso carico, per garantire che il riscaldatore dell'olio possariscaldareuniformemente, può efficacemente evitare l'incrinatura dell'olio e i danni dovuti all'invecchiamento;

6)avanzatosistema elettrico e sistema di controllo automatico del livello dell'olio a infrarossi. Il controllo automatico non produrrà fenomeni di fuoriuscita di olio;

7) Può realizzare un funzionamento online senza supervisione con turbine a vapore, turbine idrauliche e altre apparecchiature. Basso rumore, in linea con gli standard mondiali di protezione ambientale;

8) L'apparecchiatura può scaricare automaticamente l'acqua senza fermarsi, rendendo il funzionamento dell'apparecchiatura più semplice e umanizzato;

9) Se il valore acido dell'olio supera lo standard, il dispositivo di rigenerazione BZ può essere utilizzato insieme per ridurre il valore acido e la perdita dielettrica, il valore acido dopo il trattamento dell'olio (mgKOH/g)≤ S0,03; itpuò anche purificare l'olio con vapore, perdite d'acqua, invecchiamento, acidi, schiuma ed emulsione in modo che gli indici di qualità dell'olio soddisfino i requisiti dello "Standard di qualità GB/T 7596-2008 per l'olio per turbine a vapore in funzione". Onlinedemulsificazione, disidratazione, rimozione degli acidi, rimozione delle impurità, in modo che l'olio per turbine gravemente torbido diventi limpido e trasparente.











Bordi

• Sistema di disidratazione (degasaggio)

• Il recipiente sottovuoto può ampliare efficacemente l'area di evaporazione. Il riscaldatore, posto sul recipiente sottovuoto, diventa un evaporatore. Pertanto, l'area di evaporazione del recipiente sottovuoto è tre volte superiore a quella del normale recipiente sottovuoto. Questa innovazione può disidratare e degasare in modo efficace ed efficiente.
• La struttura ottimale del sistema di disidratazione (degasaggio) amplia l'area superficiale dell'olio esposta al sistema sottovuoto ed estende la distanza di flusso dell'olio nel sistema sottovuoto. Pertanto, c'è tempo sufficiente per rimuovere l'umidità e il gas dall'olio per vaporizzazione.

• Sistema di filtraggio

• I materiali filtranti con aperture variabili sono realizzati in fibra di vetro specializzata. Le dimensioni della fibra filtrante e dell'apertura diminuiscono gradualmente nelle diverse fasi di filtraggio. Le impurità con diverse dimensioni delle particelle vengono filtrate passo dopo passo. La capacità di rimozione di particelle e impurità viene notevolmente migliorata da questo metodo.
• Il sistema di filtraggio ha una finezza di filtraggio stabile e perfetta. La finezza di filtraggio ha diversi gradi, tra cui 1, 2, 3, 4, 5, 6, 10 µm ecc. Olio β≥1000 dopo il filtro.
• Il sistema di filtraggio è dotato di risciacquo inverso e dispositivo per la sporcizia. Migliora l'efficacia del filtraggio e prolunga enormemente la durata del filtro.

• Sistema di riscaldamento dell'olio

• L'esclusiva struttura del riscaldatore riscalda l'olio in modo uniforme.
• Il sistema di riscaldamento dell'olio assicura meno di 1,0 w/cm². Durante il processo di riscaldamento, si evita il deterioramento dell'olio causato dal surriscaldamento.
• La temperatura dell'olio può essere regolata tra 20℃ e 80℃. Il riscaldatore è controllato manualmente o automaticamente. Il riscaldatore si fermerà automaticamente quando la temperatura dell'olio raggiunge un certo grado.
• Essendo installato con dispositivi di protezione di sicurezza, il sistema di riscaldamento è sicuro e affidabile. Il riscaldatore interromperà automaticamente il funzionamento quando il volume di olio in ingresso è troppo basso per evitare danni al riscaldatore.

• Sistema di controllo degli apparecchi elettrici

• I componenti principali degli apparecchi elettrici realizzati da Schneider, Siemens e così via garantiscono la sicurezza del sistema di controllo.
• Con diversi sistemi di protezione che evitano l'espulsione dell'olio, il sovraccarico e la sovratensione, ecc.

• Sistema di controllo del livello dell'olio

• La sfera galleggiante del livello dell'olio o il sistema di controllo automatico del livello del liquido a infrarossi sono installati nel recipiente sottovuoto per controllare il livello dell'olio in modo da evitare che l'olio venga aspirato nella pompa del vuoto durante il funzionamento.
• La nuova innovazione per l'eliminazione della schiuma può evitare che l'olio venga aspirato nella pompa del vuoto.

• Componenti di alta qualità

• Le parti componenti principali dei prodotti NSH come pompa del vuoto, pompa dell'olio e apparecchi elettrici provengono da SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO ecc. Garantisce l'alta qualità e l'affidabilità dei prodotti NSH.

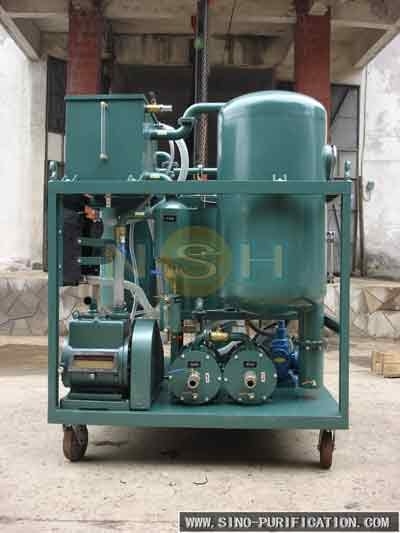

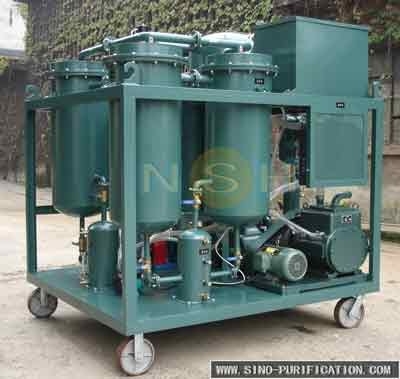

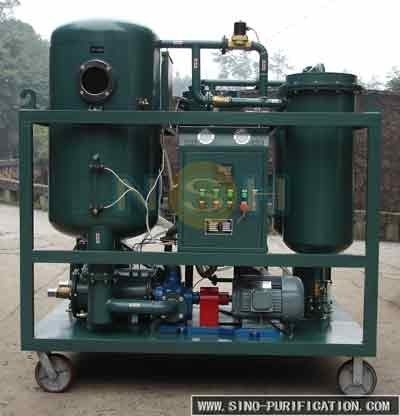

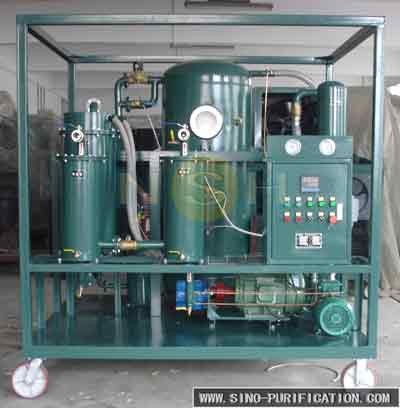

Struttura e aspetto

• I prodotti NSH adottano una struttura di montaggio su telaio a forma di nave per garantire la tenuta stagna dell'olio e proteggere l'ambiente dall'inquinamento.
• L'intera apparecchiatura è caratterizzata da dimensioni ridotte, leggerezza e facilità di spostamento.
• Varie dimensioni e configurazioni (schermo) disponibili.
• Disponibile in opzioni mobili o fisse.
• Sono disponibili sia il purificatore d'olio sottovuoto automatico che il purificatore d'olio sottovuoto antideflagrante in base alle esigenze dei clienti.







Principio di funzionamento

Quando la macchina di purificazione dell'olio si avvia, l'olio contaminato entra nel filtro primario sotto l'effetto della differenza di pressione, in cui vengono filtrate le particelle di grandi dimensioni. Da lì l'olio viene riscaldato ed entra nel filtro secondario, in cui vengono rimosse le particelle fini. Quindi l'olio entra nel separatore d'acqua, l'acqua libera e solubile viene separata dall'olio e scaricata nel collettore d'acqua. Successivamente, l'olio passa attraverso il filtro fine e le particelle fini vengono rimosse durante il processo. Infine l'olio entra nel serbatoio del vuoto, dove viene rimossa la traccia residua di acqua e il vapore viene condensato nel condensatore o espulso dal sistema del vuoto. L'olio riutilizzato viene scaricato dalla pompa dell'olio alla fine.







Garanzie e documentazione

SINO-NSH garantisce l'impianto fornito in base a questa specifica contro i difetti di materiale e lavorazione in condizioni di normale utilizzo e servizio per un periodo di sedici (16) mesi dalla data di spedizione o dodici (12) mesi dopo l'avvio del sistema. L'obbligo di SINO-NSH in base a questa garanzia è limitato alla riparazione o alla fornitura, senza addebito F.O.B. punto di fabbricazione, di una parte simile per sostituire qualsiasi parte, che si è dimostrata difettosa entro il periodo di garanzia. SINO-NSH non sarà in alcun caso ritenuta responsabile per eventuali danni indiretti o consequenziali. La garanzia di prestazione sarà entro i limiti come dettagliato nel paragrafo del dovere e delle prestazioni di questa specifica.

Due (2) copie dei manuali di funzionamento e manutenzione vengono fornite con ogni purificatore. Questi sistemi sono progettati per funzionare con la massima semplicità ed è necessario, si prega di contattare SINO-NSH per costi aggiuntivi.







Specifiche tecniche



Articolo		Unità	TF-30	TF-50	TF-100	TF-150	TF-200
Portata		L/H	1800	3000	6000	9000	12000
Intervallo di vuoto		MPa	－0.06～～－0.096
Pressione di esercizio		MPa	≤0.3
Rapporto acqua		PPm	≤ 100
Dimensione impurità		µm	≤ 5
Chiarezza		NAS(1638)	≤ 6
Intervallo di temperatura		℃	40—80
Valore demulsificante		Μin	＜ 15
Alimentazione		V	~50Hz 380V (o secondo necessità)
Rumore di lavoro		dB	≤ 70			≤ 75
Potenza di riscaldamento		Kw	30	36	72	90	120
Potenza totale		Kw	33	39	77	98	128
Diametro ingresso (uscita)		Mm	DN25	DN32	DN40	DN50	DN65
Peso netto		Kg	420	550	750	850	950
Dimensione	lunghezza	Mm	1400	1550	1700	1800	1900
	larghezza	Mm	1050	1100	1300	1400	1500
	altezza	Mm	1650	1700	1850	1950	2050
